athairON
Unsere robuste bildbasierte Partikelmesstechnik als kompakter Durchflusssensor für eine vielfältige Anwendung in der Prozesstechnik
Präzise Partikelanalyse direkt im Prozess
athairON ist ein präziser Online-Sensor für den Einsatz in Rohrleitungen und schmalen Apparaten. Er dient der Überwachung von Feststoffen, Kristallen, Blasen und Tropfen in Flüssigkeiten und ermöglicht die kontinuierliche Erfassung dieser Strukturen während des laufenden Prozesses. Durch seine Auslegung für schmale Apparate und Rohrleitungen lässt sich der Sensor flexibel in verschiedene Prozessumgebungen integrieren.
| athairON-7 | athairON-15 | athairON-EX-7 | |
|---|---|---|---|
| Sensortyp | Durchflusssensor | Durchflusssensor | Durchflusssensor |
| Prozesszugang | Beidseitig Triclamp DN50 | Beidseitig Triclamp DN50 | Beidseitig Triclamp DN50 |
| Messbereich (µm) | (7) 10 – 280 (790) | (15) 23 – 1.120 (3.170) | (7) 10 – 280 (790) |
| Genauigkeit | Rel. Fehler < 1 % | Rel. Fehler < 1 % | Rel. Fehler < 1 % |
| Temperatur (°C) | −30 bis 100 | −30 bis 100 | −30 bis 100 |
| Druck (bara) | 1 bis 5 | 1 bis 5 | 1 bis 5 |
| ATEX Zertifizierung | Nein | Nein | Ja |
| EG 1935/2004 Zertifizierung | Auf Anfrage | Auf Anfrage | Auf Anfrage |
| Ausführung | Edelstahl | Edelstahl | Edelstahl |
| Messspalt | Elektronisch einstellbar, 0,05 – 10 mm | Elektronisch einstellbar, 0,05 – 10 mm | Elektronisch einstellbar, 0,05 – 10 mm |
Warum athairON nutzen?
Kontrastreiche Bilddaten
Maßstabsgetreue Partikelbilder direkt aus Ihrem Prozess.
Variabler Messspalt
Repräsentative Messungen ohne Verblockungen.
Präzise Partikeldetektion
Exakte Erfassung von Partikelgröße und -form.
Echtzeit-Prozessdaten
Sofort verfügbare Messwerte für fundierte Entscheidungen.
Einsatzbereiche der Sensorik athairON
Baustoffe
Retrofit-Integration in bestehende Mahlkreisläufe ohne Umbau der Hauptleitung. Kontinuierliche Überwachung des Mahlgrades zur Optimierung von Energieverbrauch und Durchsatz.
Mehr erfahrenFeinchemie
Überwachung von Kristallisationen, Emulsionen und anderen Suspensionen in Umwälzleitungen oder Kontianlagen. Kontinuierliche QC von pulverförmigen Performance Materials.
Mehr erfahrenPharma & Biotech
Partikelgrößenkontrolle in pharmazeutischen Formulierungen wie Kristallen, Granulaten und Emulsionen. Zur Anwendung in Kontianlagen, in Transferleitungen oder Umwälzleitungen von Batchreaktoren.
Mehr erfahrenLebensmittel
Partikelgrößen und Partikelformen in Suspensionen, Emulsionen und Fermentationen kontinuierlich überwachen. Geeignet für Konfektionierung und Aufbereitung von Nahrungs- und Futtermitteln sowie Lebensmittelzusatzstoffen.
Mehr erfahren
Nutzungs- und Erwerbsmodelle
Sofort einsetzen
Investieren Sie in eine dauerhaft verfügbare Messlösung und profitieren Sie von attraktiven Konditionen sowie umfassendem Service und Support.
Vor dem Kauf erproben
Testen Sie unsere Sensorik für Ihre Anwendung und profitieren Sie vom flexiblen Rent&Buy Angebot.
Machbarkeit prüfen
Klare Einschätzung zur technischen und wirtschaftlichen Eignung.
Zur MachbarkeitsanalyseHäufige Fragen zur Sensorik
Ist der Prozessanschluss variabel?
Ja, der Prozessanschluss kann auf Ihre individuellen Anforderungen angepasst werden. Beachten Sie, dass für Leihe und Messkampagne eine begrenzte Auswahl an Prozessanschlüssen zur Verfügung stehen.
Ist die Sensorik mit ATEX Zertifizierung zu bekommen?
Ja, die Sensorik verfügt über eine Zertifizierung für die ATEX-Zone 2. Höhere Anforderungen? Sprechen Sie uns an, wenn Sie eine Zertifizierung für die Ex-Zone 1 oder 0 benötigen.
Aus welchen Materialien sind medienberührende Teile gefertigt?
Derzeit fertigen wir alle unsere medienberührenden Teile in hochwertigem Edelstahl und setzen auf Saphirglas und langlebige Dichtungen. Sprechen Sie uns an, wenn Ihre Anwendung beständigere Materialien benötigt.

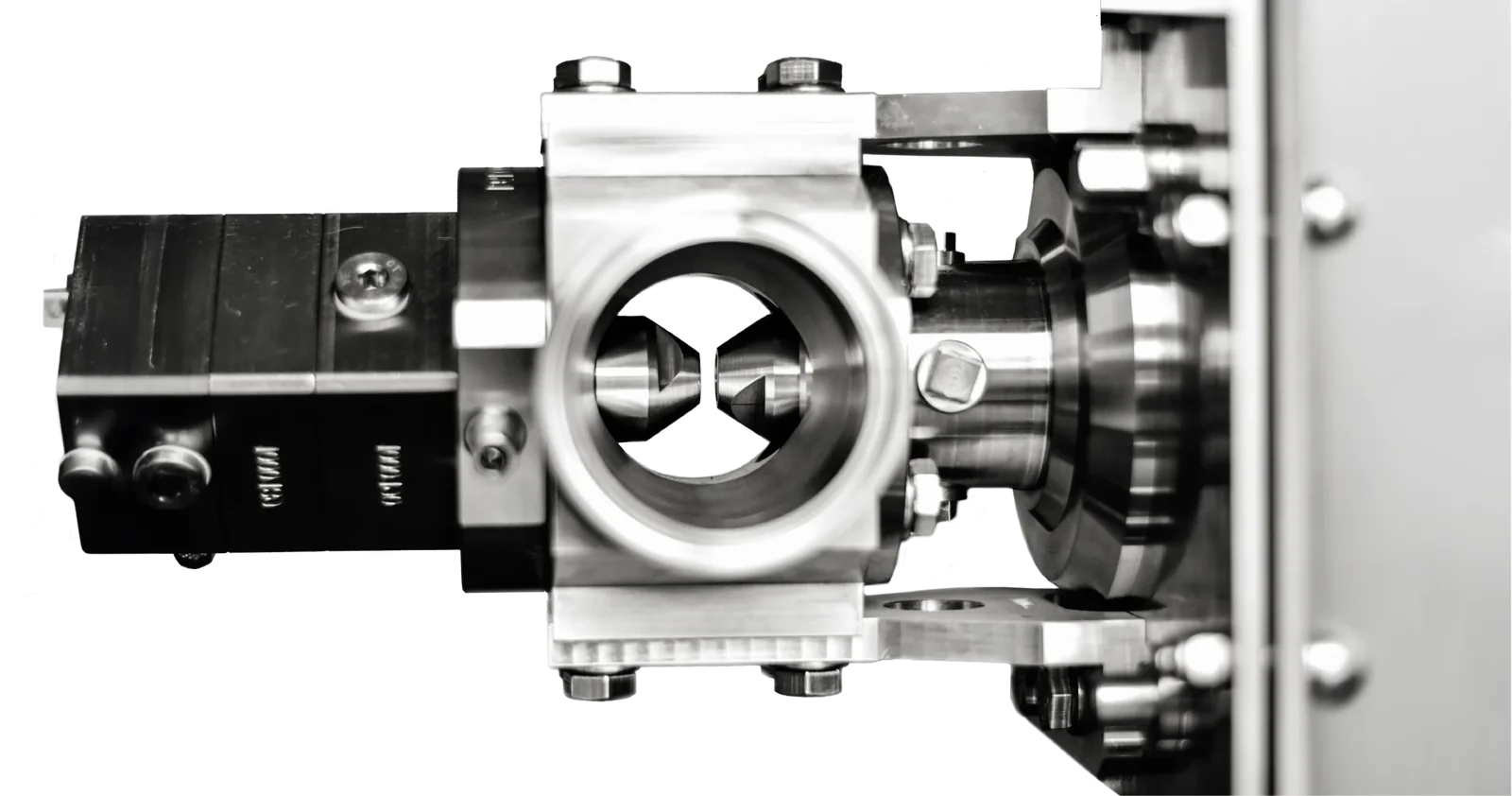

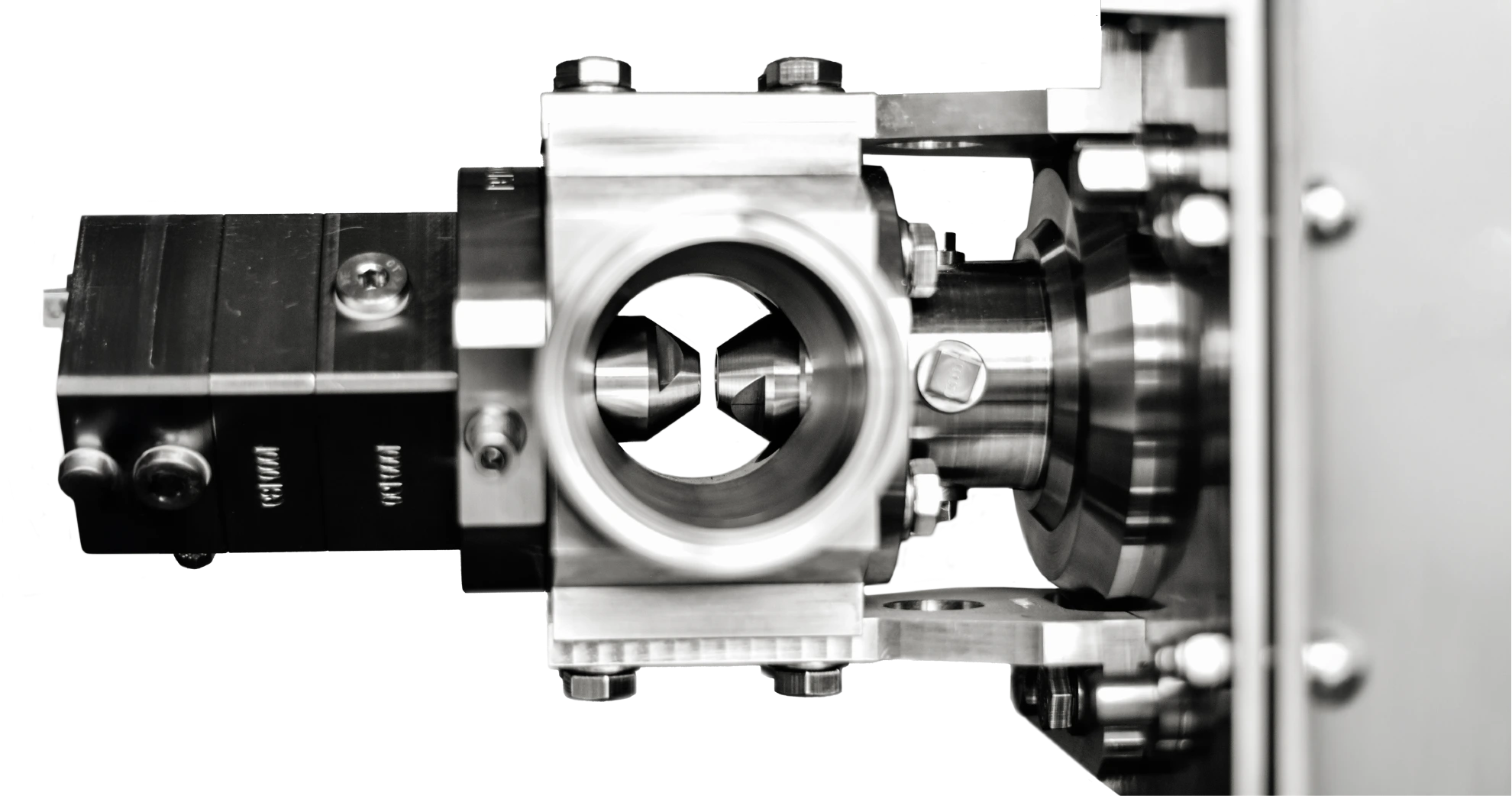

Was bedeutet variabler Messspalt?
Die Breite des Messspalts kann während der Messung automatisch und stufenlos eingestellt werden. Damit sind repräsentative Messungen in Systemen mit stark veränderlichen Partikelgrößen möglich. Des Weiteren verhindert die Messspaltverstellung eine Verblockung im Messbereich.
Ist das Messprinzip der Sensorik laserbasiert?
Nein, unsere Sensoren basieren ausschließlich auf einem bildgebenden Messprinzip. Dies bietet Ihnen den Vorteil, dass Sie zusätzlich zur Partikelgrößenverteilung auch Partikelformen messen können. Zusätzlich schafft das Bild eine direkte und überprüfbare Ergebnisgrundlage.
Wie hoch ist die zeitliche Auflösung der Messung?
Mit unserer Sensorik können Sie bis zu 10 Bilder pro Sekunde aufnehmen und in Echtzeit auswerten. In dynamischen Prozessen stehen Ihnen komplexe Messprotokolle mit variierender zeitlicher Aufnahmerate zur Verfügung.
Was ist Teil des Lieferumfangs?
Die Sensorik ist mit einem kompakten Schaltschrank ausgestattet. Für nähere Informationen zu Kabellängen und Abmaßen fragen Sie bitte ein Datenblatt bei uns an.
Bereit für automatisierte Partikelmesstechnik?
Gewinnen Sie Echtzeit-Einblicke in Ihre Prozesse, steigern Sie Qualität und Effizienz und treffen Sie Entscheidungen auf Basis belastbarer Daten. Gemeinsam finden wir die passende Lösung für Ihre Anwendung.
